PicoMBES-120SF CHIRP FM小型多波束回声测深仪


产品简介

PicoMBES-120SF多波束测深仪是一种低成本的小型CHIRP FM多波束测深仪(MBES),可以通过定制安装于EchoBoat™单体无人船里面。EchoBoat是一款1.68m长的单体无人船， 可以执行手动和自动测绘任务，可以在浅水区域和常规船只无法到达的的区域进行多波束测量作业。

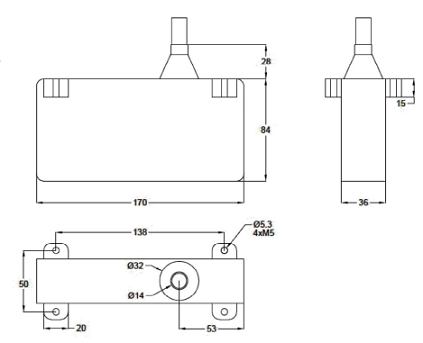

PicoMBES-120SF釆用坚固的全封装传感器和铝合金外壳的甲板单元，可以选配集成Applanix INS系统。波束形成和数字信号处理都会多波束系统中执行，并可以通过以太网传输至船载计算机或者通过WiFi连接到安卓智能手机或者平板电脑。GNSS和IMU与多波束主机不需要机架式的硬件连接。Android和Windows软件进行实时的点云数据显示和记录，可以使 用Aquapac平板电脑或智能手机获取实时的3D点云数据。


参数

扫描角度:120°

波束宽度:因型号而异

中心频率：337 kHz, 360 kH, 380 kHz （基于当前固件）

带宽:25 kHz

深度分辨率:37 mm

波束数量:256波束，夹角0.47。

测深范围:240 m

 PRF: 25 Hz


电力参数►电台:100Mbps全双工以太网

►ZDA+ PPSJMU: 100全双工以太网 + RS422 or

RS232 +TTL（s/W 可选

►能耗:13W

► 电压:24-36VDC
A可选装集成INS
