PicoMBES-120多波束测深仪

PicoMBES-120SF多波束测深仪是一个小型低成本的CHIRP FM 多波束回声测深仪(MBES), 为EchoBoat™无人船定制. EchoBoat是一个1.8m长的遥控自主巡航无人测绘平台，它可以在非常浅的水中或者无法使用常规测量船只无法到达的偏远地区进行多波束测量。

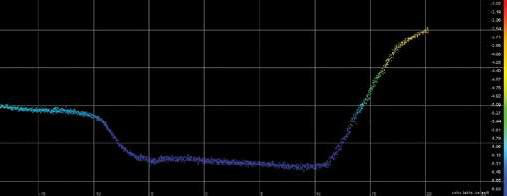

PicoMBES-120SF多波束测深仪拥有坚固的全封装换能器，不锈钢电子瓶。所有的波束形成和返回的数字信号处理都在多波束主机内进行，允许数据通过以太网的形式与计算机进行数据交换，或者通过WIFI与Android™智能手机/智能平板记性数据交换。 GNSS和IMU直接连接至多波束主机--不需要甲板装置或机架式硬件。Android 和Windows™ 系统中何以进行实时数据显示和记录。通过Android智能手机和智能平板的Aquapac™软件可以实时查看3D点云测深数据。

PicoMBES-120SF可以轻松地安装到各种打在平台上，并可以与EchoBoat搭载的数据计算机直接连接。可以从岸边使用笔记本电脑通过WIFI远程连接到船载计算机，控制多波束的设置、数据记录和EchoBoat-ASV 搭载的AutoNav™ 自动导航参数。

参数
1）角度：120°
2）波束宽度：1.4° x 1.4°
3）中心频率：337kHz, 360kHz, 380kHz (当前固件版本)
4）带宽：25kHz
5）深度分辨率：37mm
6）波束数量：256 束间隔 0.47°
7）深度：240m
8）脉冲频率：25Hz
9）重量：甲板装置不集成 POS MV: 1.3 kg
甲板装置集成 POS MV: 1.6 kg
RX XDCR: 1.1 kg
TX XDCR: 0.7 kg
线缆长度：XDCRs 0.8m, 母线 2m
