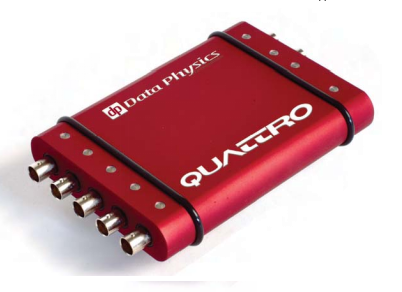

Quattro（DP240）振动噪声数据采集分析仪

Quattro（DP240）振动噪声数据采集分析仪包含了4 个输入通道，2 个输出通道和 1 个转速通道，满足大多数的工程测试。

Quattro（DP240）提供 USB2.0 接口，可以直接同 PC 或者笔记本电脑相连接，并且完全通过总线供电，这些性能使其具有便携性与耐用性。。现在，您只需安装软件，用 USB 电缆连接它和您的个人电脑，即可开始轻松的测量分析。

在各种环境下记录和分析数据

Quattro（DP240）具有紧凑的结构，以及全部通道可以同时以 204.8 kHz 采样速率纪录数据的能力，可以在机载、车载和工业环境下记录数据。不到一磅的重量使它成为移动测试的优选平台。

技术参数

输入

2 到 4 个输入通道

ADC 分析（模拟抗混迭滤波）：24 位

采样分析（数字抗混迭滤波）：32 位浮点

耦合方式：AC/DC，差分，单端，ICP

抗混滤波器：所有频带内 100 dB 保护

动态范围：120 dB

输入量程：0.1，1.0，10.0 V

输入阻抗：差分 100 kΩ；100 kΩ 和 50 Ω 单端壳对地

至大（max）输入电压：80 V 峰值，2.5 V 均方根值屏蔽（单端）

CMRR：60 dB（典型），f<40 kHz

幅值精度：+/-0.020 dB (0.2%FS)@1 kHz，对于 15 degC<t<40 degc="" <="" span="">

幅值波动：（数字 AAF）-0.005 dB，对于 0<f<fs 2.56="" <="" span="">

幅值下降：（模拟 AAF）5 kHz 时，-0.005 dB；25 kHz 时，0.010 dB；49 kHz 时，0.050 dB

剩余偏移：+/-0.1% FS 并且不大于 3 mvDC

相位精度：0.05 deg-0.5 deg，从 DC 到 40 kHz

输入通道间窜扰：<-100 dB

输入输出通道间窜扰：<-90 dB

失真度：-100 dB@1 kHz

MIN采样频率：低于 1 Sps

MAX采样频率：204.8 kHz

MAX分析频率：40 kHz 标准，93 kHz 选项

频率精度：25 ppm

时域精度：25 ppm

转速输入

1 个通道

MAX频率：200 kHz

输入范围：+/-24 VFS

可调阈值、保持、预比例

输出

1 到 2 个通道

动态范围：大于 100 dB

DA 位数：24 位电压范围：10 VFS

输出电流：1 mA Min.

失真度：-100 dB@ 1 kHz

输出波形：任意波形，至长 65536 点；

长度不限的磁盘记录波形（选项）

外观

尺寸：14.2 cm×10.2 cm×2.3 cm 重量：544 g

工作温度：0 到 55 ºC

电源： USB 2.0 总线供电

指示灯：输入 OK (4)，输出 Active (2)，触发(1)，DSP Active (1)，USB Active (1)
